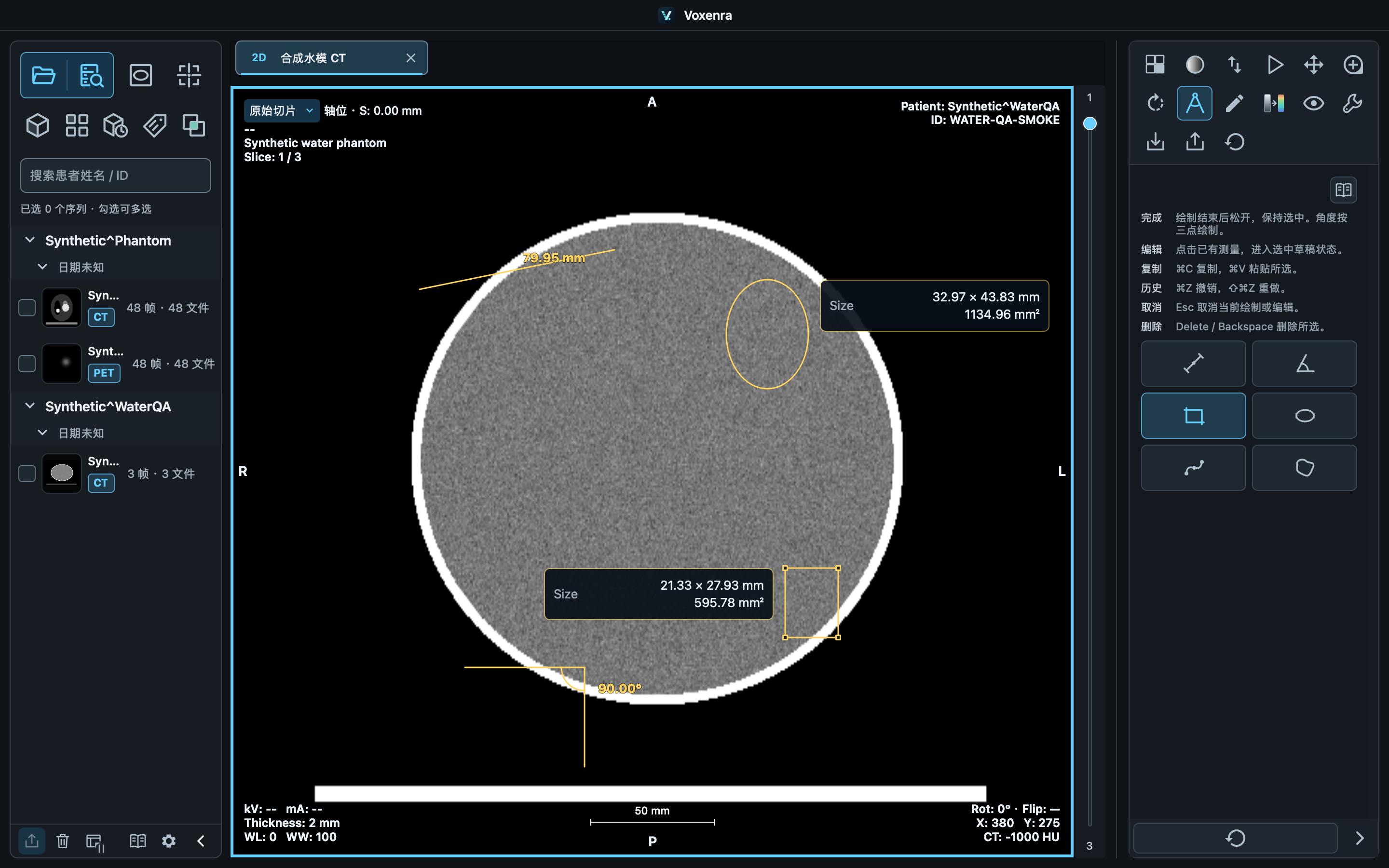

绘制长度、角度与 ROI
先激活视口，再选择右侧测量工具。
取消绘制EscEsc
长度
按下 → 拖动 → 松开 完成线段；按真实像素间距计算长度，可拖动端点调整。
角度
依次点击 起点 → 顶点 → 终点，第二点是顶点。也可分两次拖出两条边；夹角为 0～180°。
矩形与椭圆
左键拖出包围范围，松开完成。矩形显示宽高，椭圆显示两轴直径；四角控制点用于调整，松开后更新统计。
继续绘制
完成后对象保持选中，移动鼠标不会改变它。在空白处再次拖动可新建；角度需先完成第三点。
自由形状 ROI
选择 自由形状 ROI，逐次单击添加控制点，自动生成经过各点的平滑闭合曲线。移动鼠标只预览，点击起点、双击或按 Enter 完成，Esc 取消。拖动控制点调整形状，拖动内部整体移动。面积、周长、像素统计和分割转换均使用平滑边界；至少需要三个点；会导致交叉的落点和拖动不会改变已有轮廓。旧工作区中的折线 ROI 保留原轮廓。
自由形状转分割
在 MPR / 4D 选中已完成的自由形状 ROI，点击 转为分割。按原体素中心生成最接近当前切面的单层掩膜，保留原测量，不向其他层延伸。暂不支持斜切或投影轮廓。之后修改轮廓不会更新已转换掩膜；掩膜可保存及导出 SEG。
曲线
选择 曲线，依次单击放置至少三个控制点，双击或按 Enter 完成，Esc 取消。平滑曲线穿过控制点且不闭合，显示按真实像素间距计算的弧长。可拖动控制点调整；会导致交叉或重叠的落点和拖动不会改变已有曲线。支持复制、撤销、工作区保存及测量报告。
